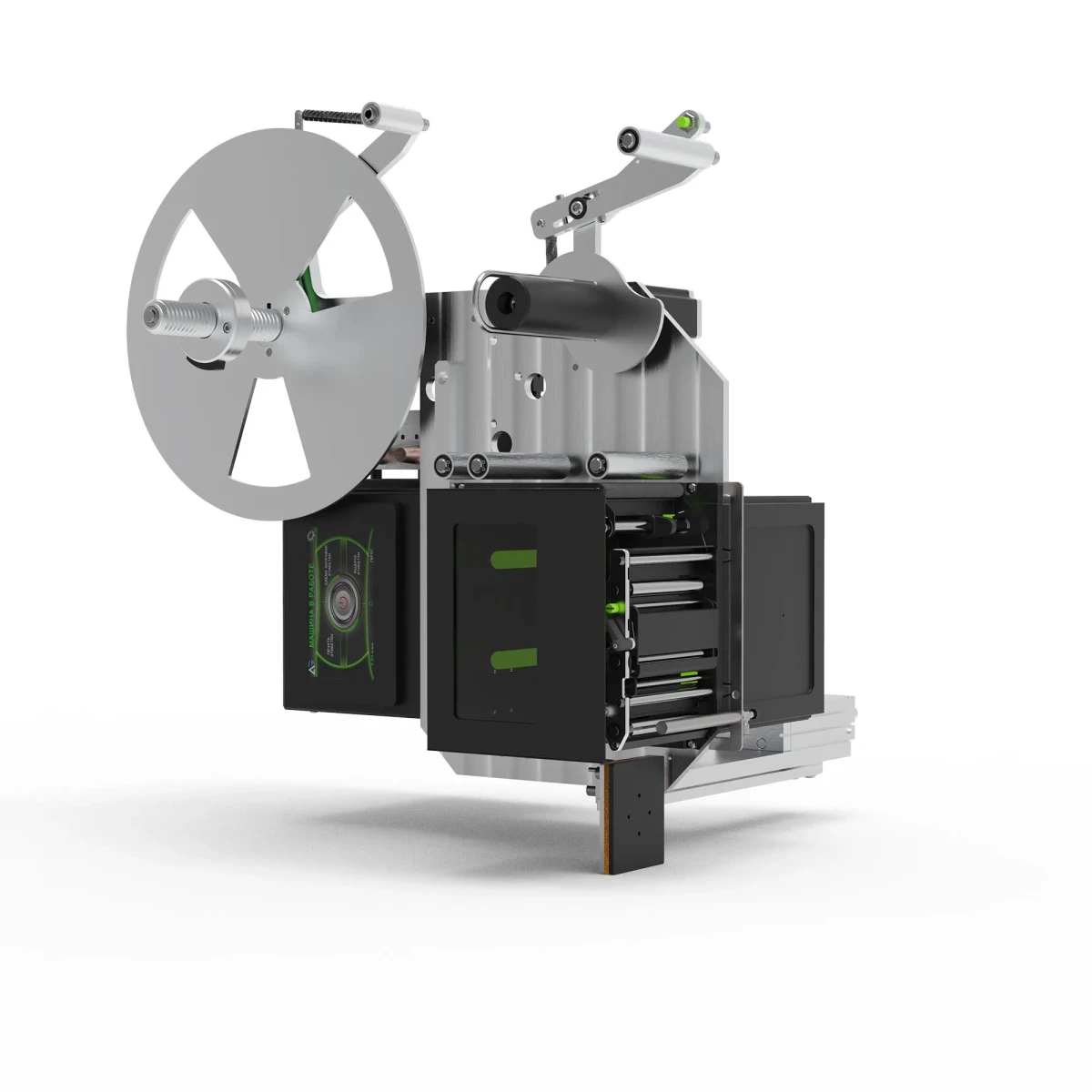

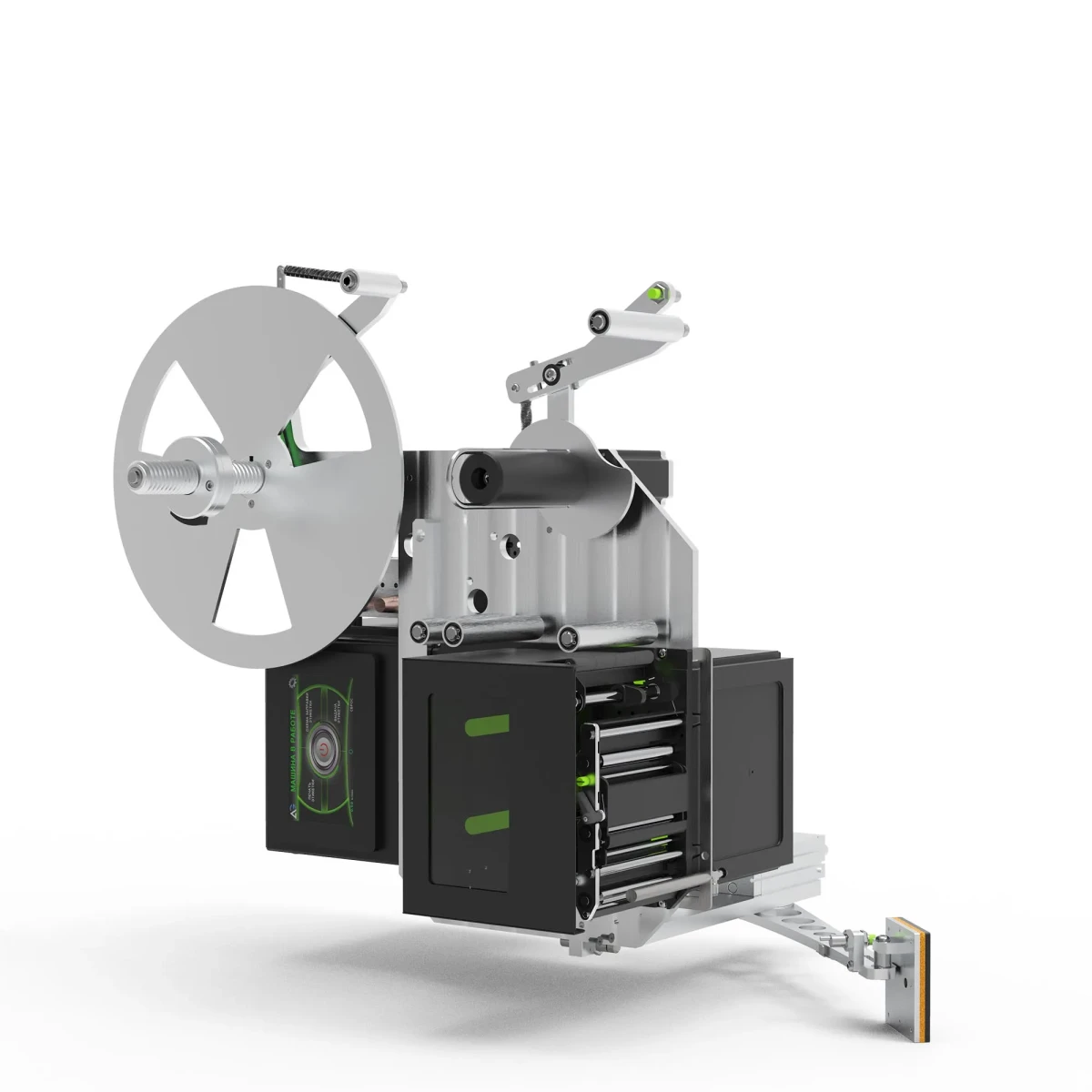

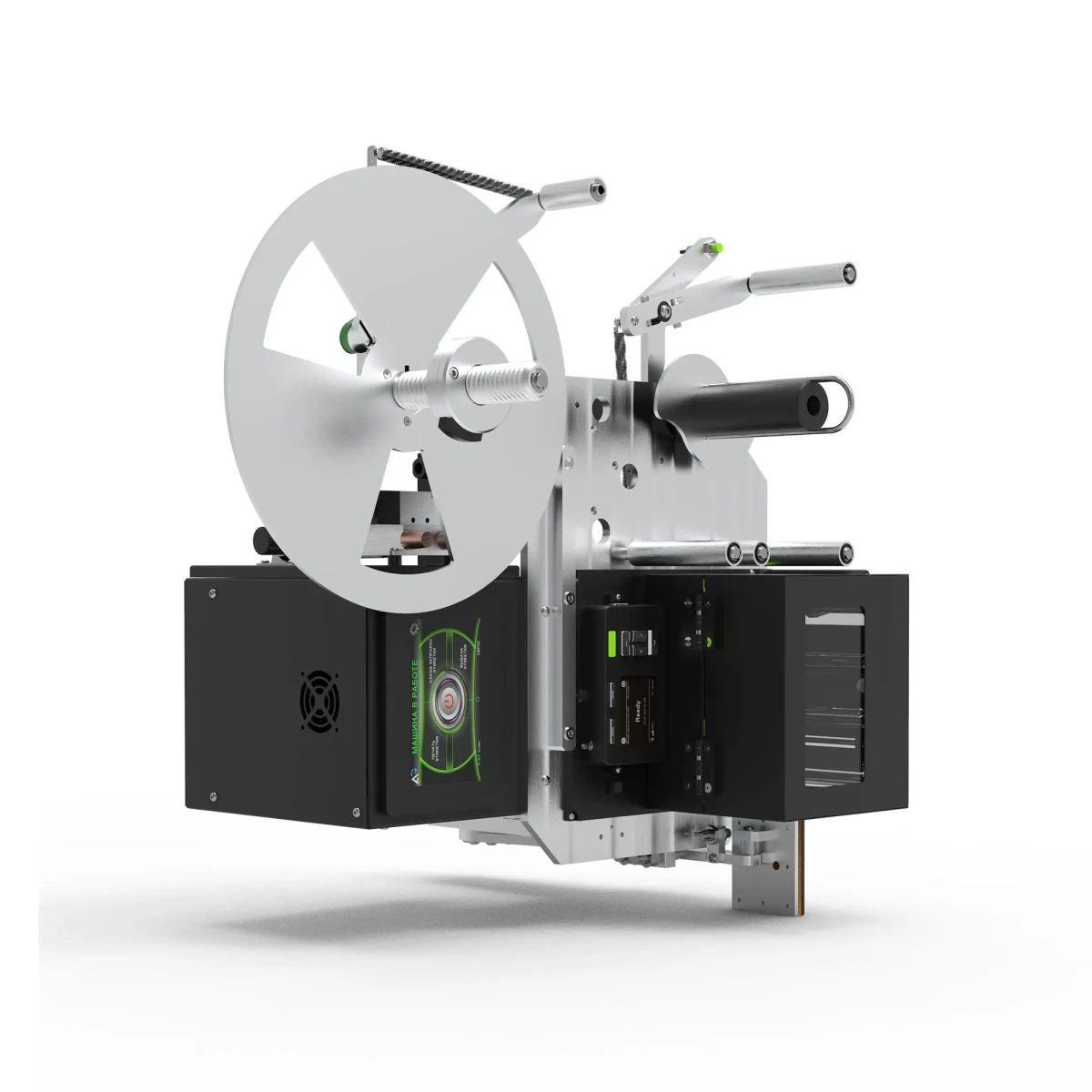

Автоматический принтер-аппликатор этикеток Н-ПР-03Д

Перенос с помощью поворотного кронштейна, на базе печатного модуля TSC PEX
2340 R/L на две смежные стороны

Принтер-аппликатор Н-ПР-03Д состоит из следующих модулей:

- Автоматический принтер-аппликатор этикеток Н-ПР-03Д (на базе печатного блока TSC PEX-1131/1231)

- Стойка принтера-аппликатора СТ-03М;

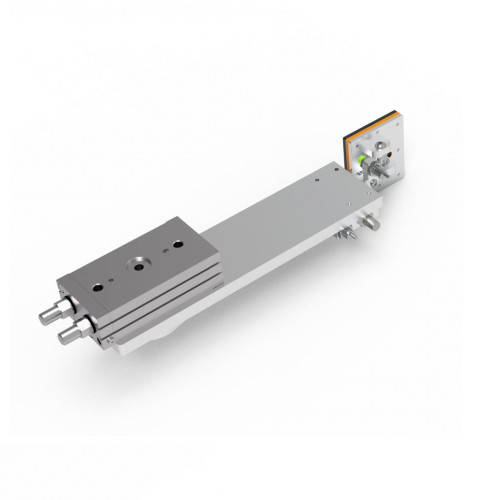

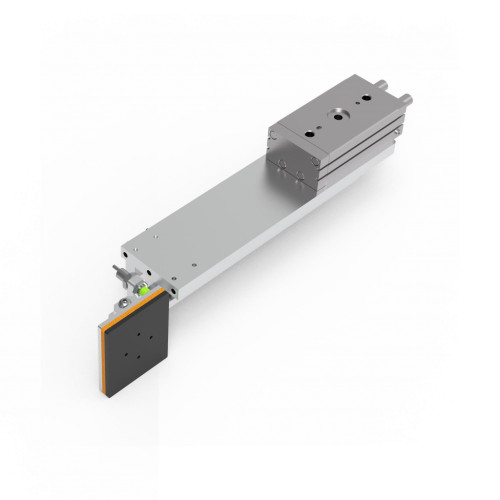

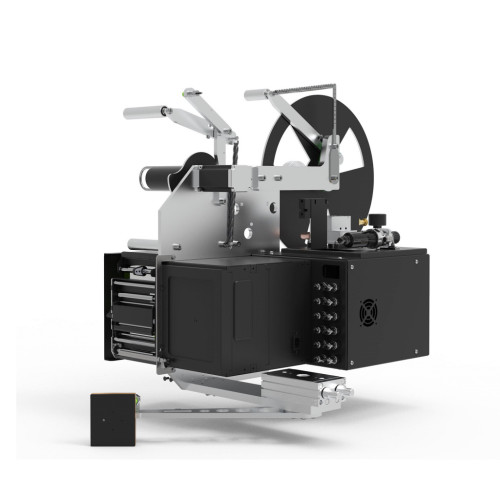

Модуль с поворотным кронштейном разработан для нанесения двух этикеток на переднюю и боковую поверхность объекта. Принцип переноса этикеток: контактная площадка удерживает этикетку с помощью вакуума и крепится на кронштейне фиксированной длины, который при движении поршня пневмоцилиндра поворачивается вокруг фиксированной оси.

Это позволяет наносить этикетки на поверхности, перпендикулярные линии конвейера, вторая этикетка наносится с малым углом вылета цилиндра (контактная площадка имеет конструкцию с шарниром по оси Х) .Максимальный вылет поворотного кронштейна – 600мм. Размер этикетки (площадки) обязательно указывается при размещении заказа.

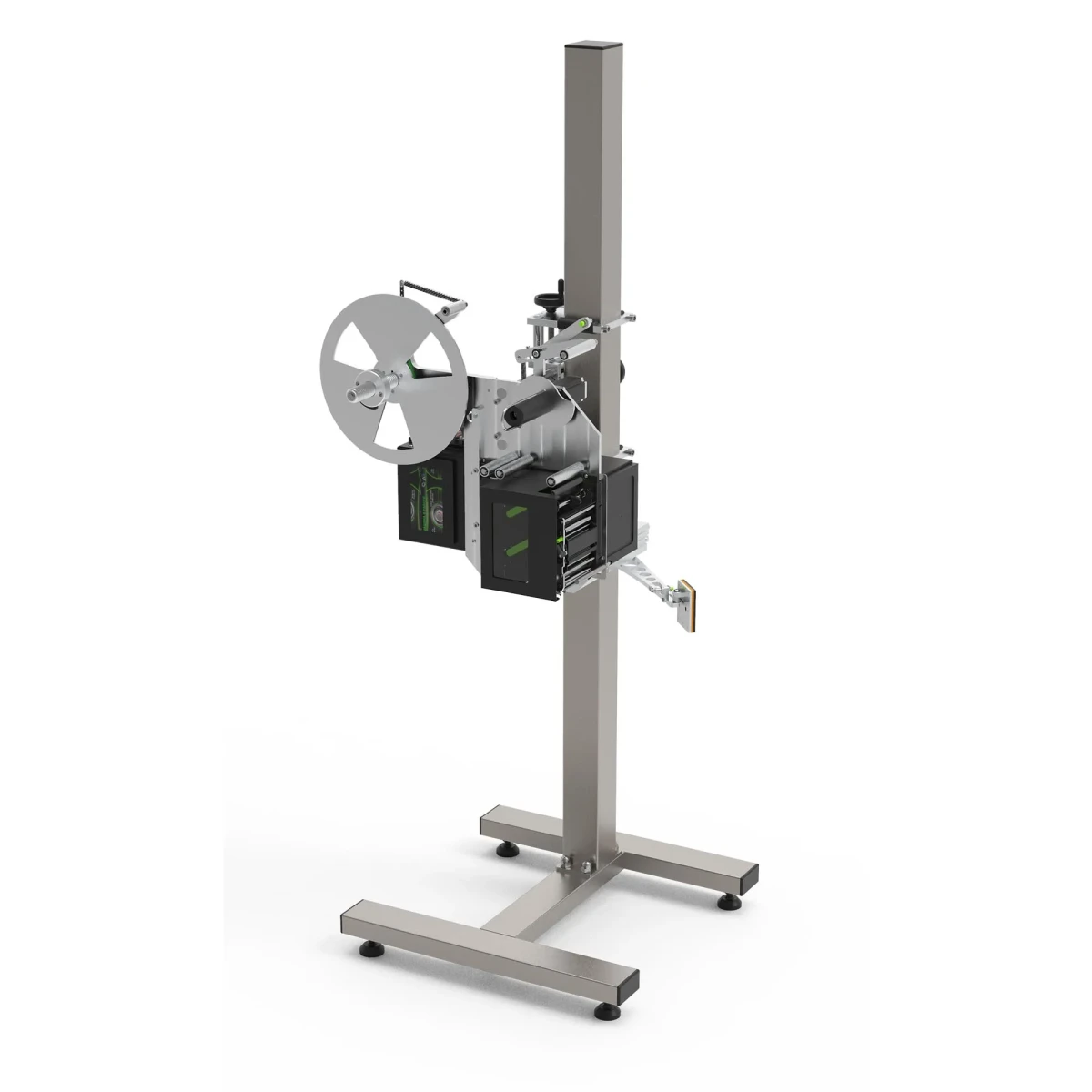

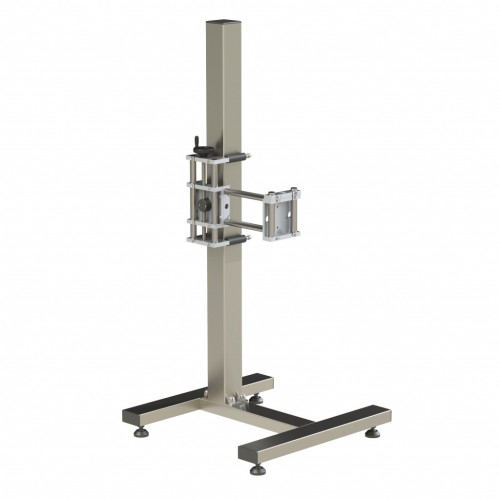

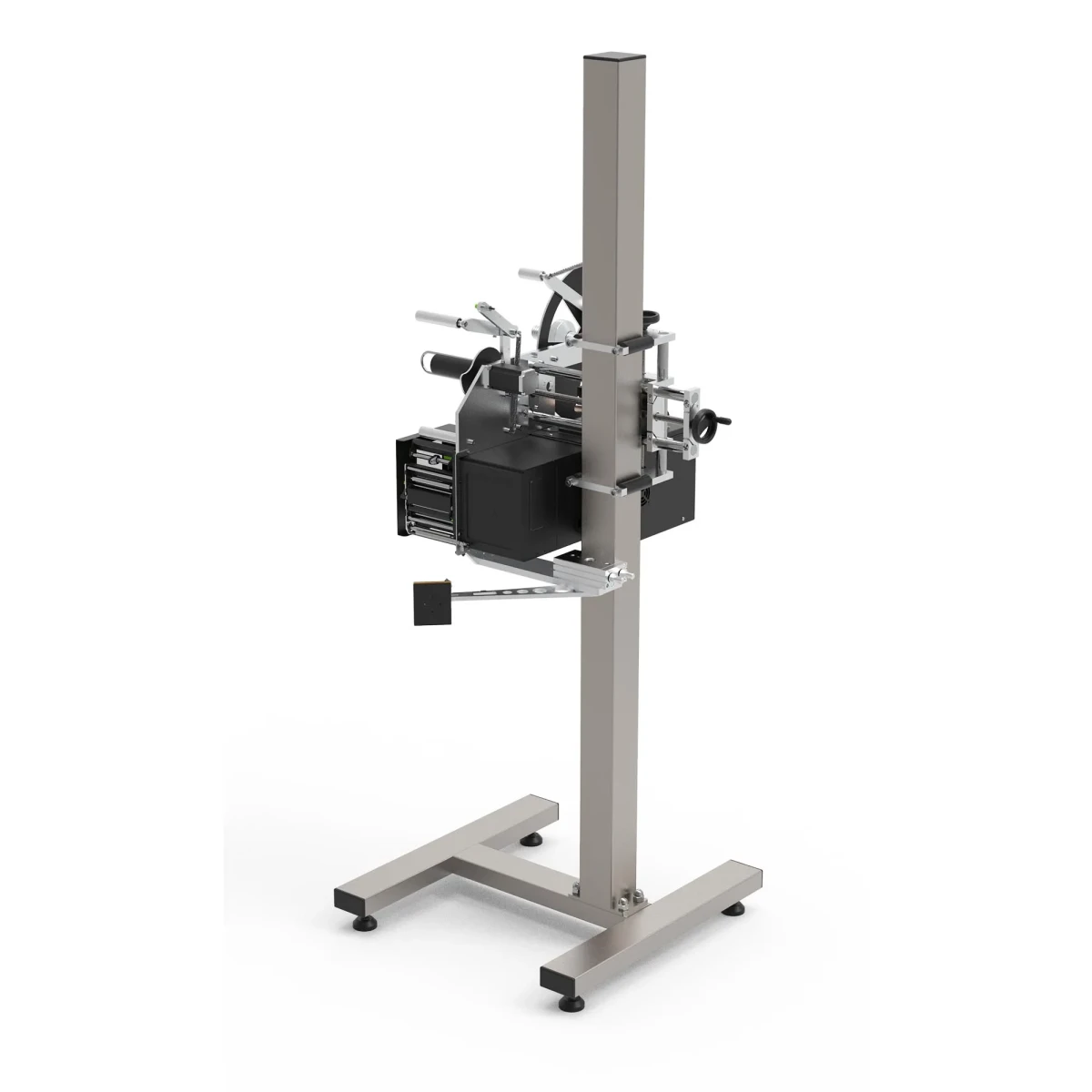

Универсальная стойка из нержавеющей стали, предназначена для крепления на нее Автоматического принтера-аппликатора и модуля переноса этикетки. Позволяет регулировать положение устройства по оси Y.

Габаритные размеры (В)х(Д)х(Ш): 2000(1600)*х750х750 мм

Вес, кг 35 кг.

*может изменяться согласно ТЗ заказчика

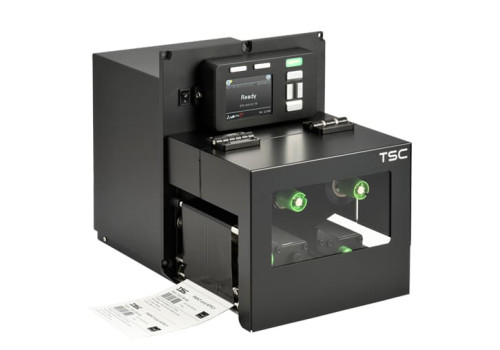

Модуль печати реализован на базе промышленного печатающего блока TSC Серии PEX-1000. Преимуществами данного модуля являются: Технология печати Thermal Smart Control позволяющая получать абсолютно четкие штрихкоды высочайшего качества, конструкция из литого алюминия предназначена для тяжелых условий эксплуатации, увеличенная скорость печати до 18 дюймов в секунду, интуитивно понятный в использовании ЖК-дисплей с диагональю 3,5 дюйма и 6 кнопками меню.

Объём памяти 512 МБ флеш-памяти и 512 МБ оперативной памяти SDRAM. Расширение флэш-памяти до 32 ГБ с использованием SD-карт
Разрешение печати (dpi) 300 dpi
Скорость печати 355 мм/сек (14 дюймов в секунду)
Тип печати Термотрансферный
Макс. ширина печати,мм 104 мм
Макс. длина печати,мм 25 400
Макс. длина красящего ролика 600 м (намотка OUT и IN)
Диам. втулки красящего ролика 25,4 мм
Датчики
- Наличия бумаги и расстояния между этикетками (с настраиваемым положением)
- Чёрной метки (с настраиваемым положением)
- Конца красящей ленты
- Открытой печатающей головки
Язык управления принтером TSPL-EZ
Интерфейсы USB 2.0 (кабель в комплекте), Ethernet (10/100) RS232, LPT, PS/2,GPIO
Размер принтера 245 мм (Ш) x 300 мм (В) x 390 мм
Вес 13 кг
Рабочая температура 5С ~ 40С
